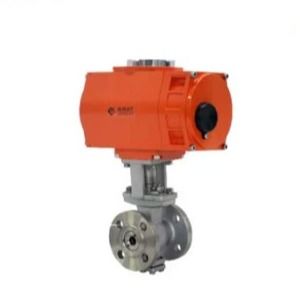

Exd II Bt4 Взрывостойкий электрический шаровой клапан с флангером
Описание продукта:
Взрывостойкий электрический шаровой клапан с фланцевой клапаной/Exd II Bt4
Описание:
Фланцевый тип взрывостойкого электрического шарового клапана имеет угол вращения 0-90° шарового клапана с отличным
Уровень уплотнения, циркуляционная способность, коэффициент сопротивления потоку небольшой, простая структура
удобное обслуживание длительный срок службы диаметр канала клапана и соединительной трубы и в диаметр
Средство почти не теряет потока.
Режим управления может быть типа включения-выключения или типа регулирования.
Требования к уплотнению в дополнение к управлению газообразной жидкостью и паром среды он также подходит для
контролирующие сточные воды и среду, содержащую волокнистые примеси, широко используемые в нефтехимической промышленности
металлургия легкая промышленность бумажная промышленность электростанция холодильная и другие области работы.
Принцип работы фланцевого электрического шарового клапана таков: электрический приводящий двигатель приводит ствол клапана к работе
шарик (или часть шара) с отверстием шарик вращается с стволом клапана, чтобы реализовать открытие или закрытие
Электрический шаровой клапан может быть полностью закрыт и полностью открыт путем вращения 0-90°.
клапан и клапан глобус одной и той же спецификации шаровой клапан имеет небольшие размеры и легкий вес, который
удобно для установки труб.
| Никаких утечек самозапечатывающейся шариковой конструкции с двух сторон. |
 |
Специально разработанный пломбирующий материал из ПТФЕ без трения движения отделки. |
| Отличная способность резки клапана типа O |
Факультативная отделка клапана типа O или типа V
|
Особенности:
* Все электрические и механические компоненты запечатаны в алюминиевом сплаве с высоким мгновенным взрывом
давление сопротивления 1,6 МПа, эффективно изолирующее источник зажигания.
* С уплотнением с кольцом "о" до уровня защиты IP68 Каждая взрывозащищенная поверхность имеет круговое пространство
и CNC точные обработки для достижения стабильной и надежной взрывостойкой производительности
* Приводятся в действие однофазными, трехфазными или постоянными источниками питания
* Автобусная связь, аналоговый сигнал доступны по вашему выбору
* Постоянно смазанный и без обслуживания привод
* Опциональный ограничитель крутящего момента/удалённое управление
Разрывостойкий класс:
TA: взрывостойкие серийные изделия взрывостойкого уровня для Exd II BT4
Бывший
D: взрывостойкий тип: взрывостойкий
II: Электрическое оборудование, используемое в среде с взрывоопасными газами, кроме устройств угольных шахт
B: Уровень взрыва: размер (ширина и просвет) взрывостойкой поверхности в соответствии с уровнем взрыва.
T4: Температурная группа: максимальная температура на поверхности 135oC
В приложении B к GB3836.1-2000 подробно перечислены класс и температура горючих газов.
[ПРИМЕЧАНИЕ] типы и группы взрывчатых материалов вокруг места использования продукта должны соответствовать разрешенным продуктом.В противном случае он не может играть взрывозащитный эффект в не применимой среде
| Электрическое питание |
AC220V 50/60HZ |
| Номинальный диаметр |
DN15-200 |
| Средняя температура. |
-20oC ~ +350oC (+200oC специальный ППЛ) |
| Номинальное давление |
PN16 PN25,PN40,PN64,PN100 |
| Входной сигнал |
4-20mADC1 ~ 5VDC |
| Выходной сигнал |
4-20mADC |
| Тип соединения |
Фланц |
| Материал корпуса |
A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Материал сиденья клапана |
PTFE ((Номальная температура.), PPL ((Средняя температура.), STL Металлическая уплотнение ((Высокая температура.) |
| Класс утечки |
Соответствует ANSIB16.104 -V классу |
| Тип уплотнения |
Мягкая уплотнение, ППЛ, Металлическая уплотнение Керамика |
| Подходящая среда |
Вода, нефть, азотная кислота, уксусной кислоты, вязкая жидкость, целлюлоза, окислитель |
| Класс защиты |
IP68 |
| Стандарт производства |
JB/T8692-1998 |
| Стандарт длины |
GB1221-89 |
| Инспекционный стандарт |
JB/T 9092 API598 |
Фигура и размер
| Размер |
Л |
D |
К |
D1 |
b |
N/1 |
Я |
H |
W |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-ø14 |
2 |
209 |
196 |
| 20 |
130 |
105 |
75 |
55 |
16 |
4-ø14 |
2 |
211 |
196 |
| 25 |
142 |
113 |
85 |
65 |
18 |
4-ø14 |
2 |
218.5 |
196 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-ø18 |
2 |
233 |
196 |
| 40 |
165 |
150 |
110 |
85 |
18 |
4-ø18 |
2 |
234 |
196 |
| 50 |
203 |
165 |
120 |
100 |
20 |
4-ø18 |
2 |
248 |
196 |
| 65 |
222 |
185 |
145 |
120 |
20 |
8-ø18 |
2 |
294 |
255 |
| 80 |
241 |
200 |
160 |
135 |
21 |
8-ø18 |
2 |
320 |
255 |
| 100 |
305 |
220 |
180 |
155 |
22 |
8-ø18 |
2 |
339 |
255 |
| 125 |
356 |
250 |
210 |
184 |
22 |
8-ø18 |
3 |
392 |
255 |
| 150 |
394 |
285 |
240 |
210 |
24 |
8-ø23 |
3 |
402 |
255 |
| 200 |
457 |
340 |
295 |
265 |
26 |
8-ø23 |
3 |
467 |
255
|
Диаграмма соединения проводов
