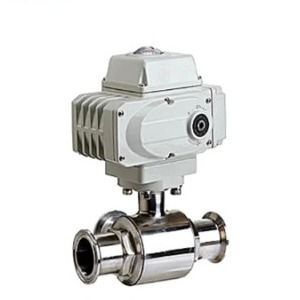

2 Way 3 PC сцепление зажима нержавеющей стали электрический шаровой клапан
2 Way 3 PC сцепление зажима нержавеющей стали электрический шаровой клапан
Основные свойства
Страна Происхождения
Ухань, Хубэй, Китай
Название Бренда
Grat
Сертификат
IP67,CCC, ISO, CE,CNAS
Модель Продукта
ЭК-000036
Торговая недвижимость
Минимальный Заказ
1pc
Цена Единицы Продукци
USD $100.00/ Piece
Способ Оплаты
L/C, T/T, D/P, PayPal, Western Union
Емкость Поставок
1000 штук в неделю
Резюме продукта
2 Way 3 PC сцепление зажимания нержавеющей стали электрический шаровой клапан Описание продукта: 2 Way 3 PC Clamp Connection Нержавеющая сталь Электрический шаровой клапан/IP67/ Фиксированный шаровый клапан Описание: С производительностью регулирования малого потока и высокой точностью управления,эл...
Подробная информация о продукции
Выделить:
3PC Электрический шаровой клапан
,Электрический шаровой клапан из нержавеющей стали
,Электрический шаровой клапан двухстороннего действия
Brand Name:
GRAT
Minimum Order Quantity:
1 шт.
Place Of Origin:
Ухань, Хубэй, Китай
Delivery Time:
3 рабочих дня
Packaging Details:
Картонная/деревянная коробка
Payment Terms:
LC, T/T, D/P, PayPal, Western Union
Media:
Вода
Material:
Нержавеющая сталь
Connection Form:
Нить
Driving Mode:
Электрические
Nominal Pressure:
PN1.0-32.0MPa
Channel:
Прямая через тип
Type:
Фиксированный шариковый клапан
Temperature:
Нормальная температура
Application:
Промышленное использование, промышленное использование воды
Medium:
Угольная целлюлоза, угольная целлюлоза, бумажная целлюлоза, вода, нефть, газ.
Structure:
Фиксированный шариковый клапан
Function:
Обходный клапан
Standard:
ISO
Size:
DN15-250
HS Code:
8481804090
Описание продукта
2 Way 3 PC сцепление зажимания нержавеющей стали электрический шаровой клапан
Описание продукта:
2 Way 3 PC Clamp Connection Нержавеющая сталь Электрический шаровой клапан/IP67/ Фиксированный шаровый клапан
Описание:
С производительностью регулирования малого потока и высокой точностью управления,электрический мини шаровой клапанможет быть
контролируемый по управляющему сигналу и однофазной мощностидля удовлетворения различных регулирующих требований для крошечного потока
вдавление, поток, температура и уровень жидкости и т.д.
Спецификация:
| Размер клапана | DN15-DN250 |
| Размеры корпуса | PN1,6MPa |
| Соединения тела | Вафля, фланце. |
| Тип сиденья | Металлическая уплотнитель из нержавеющей стали,мегкая уплотнитель из ПТФЕ |
| Время действия | 30 S ((0-90°) |
| Электрическое питание | AC220V |
| Сигнал управления | 4 ~ 20 мА 0 ~ 5 В |
| Выходной сигнал | 4 ~ 20 мА 0 ~ 5 В |
| Рабочее давление | PN1,6Mpa PN2,5Mpa |
| Средняя температура | ≤ 350°C |
| Температура окружающей среды | ≤ 50°C |
| Коэффициент потока ((CV): | Пожалуйста, загрузите данные на нашем сайте для справки (Коэффициент потока на заказ зависит от требований клиента.) |
| Применяемая среда | Масляная масса, угольная масса, бумажная масса, вода, нефть, газ |
| Мертвая зона | 00,5% |
| Ошибка повторения | 00,5% |
| Материал корпуса | SUS304 SUS316 WCB |

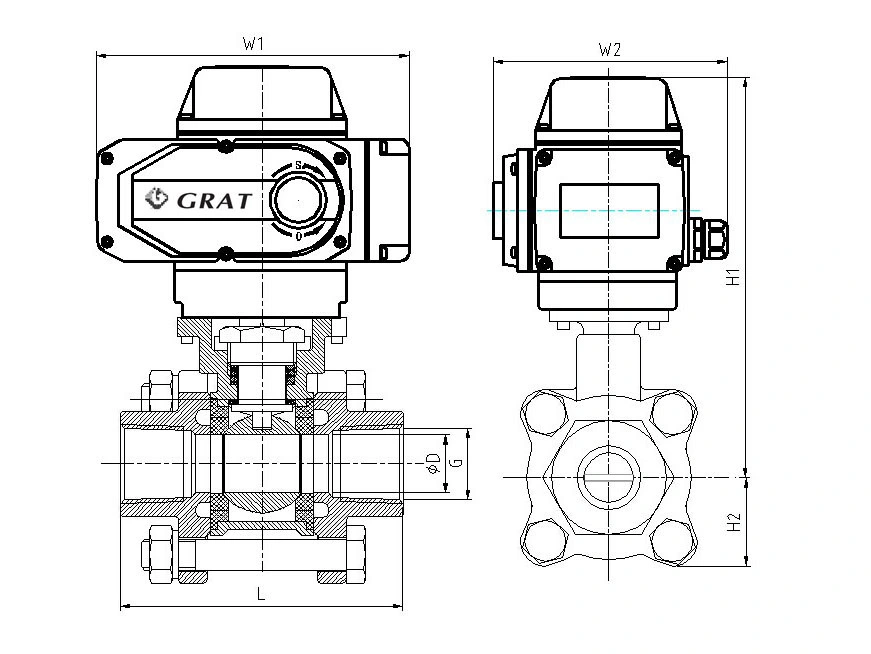

Фигура и размер соединения
| Размер клапанаDN ((mm) |
А. |
φd |
H1 |
Н2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Материал стандартной конструкции
| Наименование части | Материал |
| Тело | Углеродистая сталь ASTM A216 WCC |
| Линейка тела | сталь с высоким содержанием хрома ASTM A532 III класса типа A |
| "В" мяч | сталь с высоким содержанием хрома ASTM A532 III класса типа A |
| Кольцо печати | сталь с высоким содержанием хрома ASTM A532 III класса типа A |
| Фиксированное кольцо уплотнения | Углеродистая сталь ASTM A105 |
| Защита подшипников | сталь с высоким содержанием хрома ASTM A532 III класса типа A |
| Подшипник | 44oC58Rc |
| Двигательная вала | 17-4PH Cond.H1025 |
| Двигательный вал | 17-4PH Cond.H1025 |
| Пин | Углеродистая сталь, цинкование |
| Прокладка | Графитная проволока из нержавеющей стали |
| Упаковка | ПТФЕ, наполнитель углерода |
| Кольцо и защитный щит для наполнительной коробки | 316 SST |
| Шнур | SA-193-B7 |
| Орехи | SA-194-2H |
| Фиксированный кольцевой болт и замок | 316 SST |
| (необязательно) Упаковка герметического кольца | PSZ Керамика |
| "V" мяч ((необязательно) | PSZ Керамика |
Максимально допустимая утечка
| Размер клапана DN(мм) | Металлическое сиденье | Мягкое сиденье |
| 15 | 1.1 мл/мин | 00,12 мл/мин |
| 20 | 10, 5 мл/мин | 00,16 мл/мин |
| 25 | 20,0 мл/мин | 0.20 мл/мин |
| 32 | 20,4 мл/мин | 00,24 мл/мин |
| 40 | 30,0 мл/мин | 00,30 мл/мин |
| 50 | 30,8 мл/мин | 00,38 мл/мин |
| 65 | 5.2 мл/мин | 00,52 мл/мин |
| 80 | 6.2 мл/мин | 00,62 мл/мин |
| 100 | 70,6 мл/мин | 00,76 мл/мин |
| 125 | 90,6 мл/мин | 00,96 мл/мин |
| 150 | 120,0 мл/мин | 1.20 мл/мин |
| 200 | 150,4 мл/мин | 10,54 мл/мин |
| 250 | 19.2 мл/мин | 10,92 мл/мин |

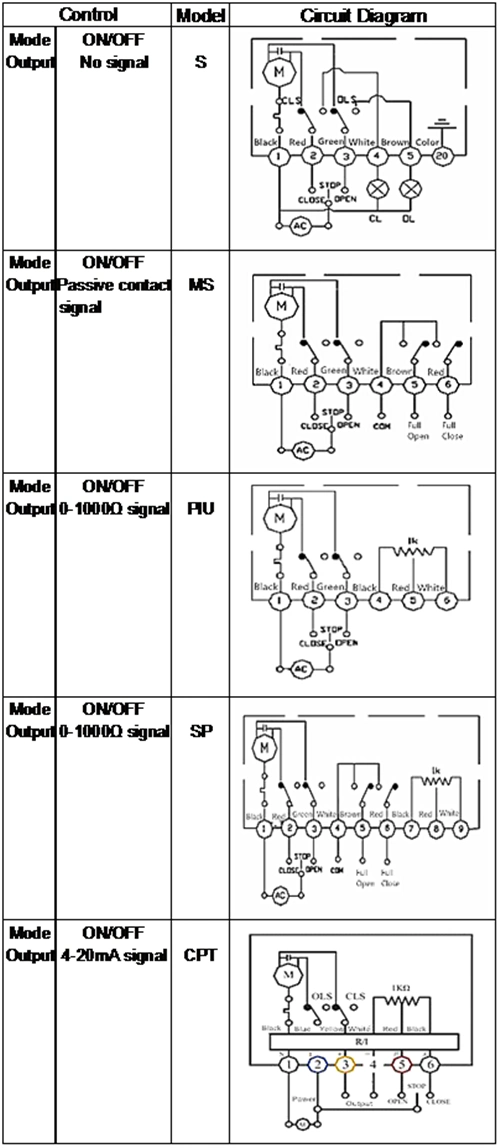

Диаграмма управления
Упаковка и перевозка:
1.Упаковка: внутри с пузырьком, снаружи с картонной коробкой идеревянныеДело.
2Перевозка: морским, воздушным, железнодорожным транспортом.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
2Перевозка: морским, воздушным, железнодорожным транспортом.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
