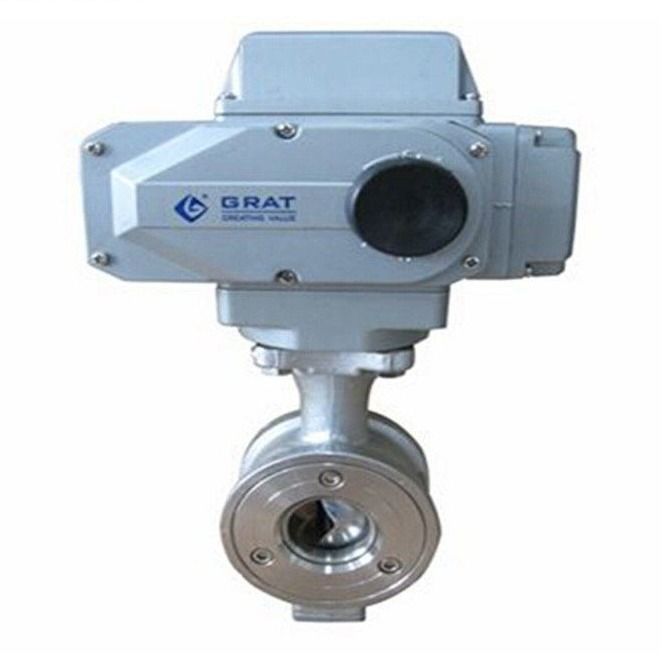

Электрический шаровой клапан управления металлическим сиденьем

Name: Электрический шаровой клапан управления металлическим сиденьем
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: EDN15-250
Price: 150.00 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Ухань, Хубэй, Китай

Фирменное наименование: Grat

Сертификация: CCC, ISO, CE、CNAS

Номер модели: EDN15-250

Условия оплаты и доставки

Количество мин заказа: 1pc

Цена: USD $150.00/ Piece

Упаковывая детали: Внутренняя оболочка с пузырьками, наружная - картонная коробка и деревянный корпус

Время доставки: 3 рабочих дня

Условия оплаты: L/C, T/T, D/P, PayPal, Western Union

Поставка способности: 1000 штук в неделю

Лучшая цена

Подробная информация о продукции

Описание продукта

Подробная информация о продукции

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Электрический шаровой клапан для металлических сидений


Фирменное наименование:	GRAT	Сертификации:	CE/ISO/CNAS
Количество мин заказа:	1 шт.	Время доставки:	3 рабочих дня
Условия оплаты:	LC, T/T, D/P, PayPal, Western Union	СМИ:	Вода
Материал:	Нержавеющая сталь	Форма подключения:	Фланц
Режим вождения:	Электрические	Номинальное давление:	Pn1,6MPa Pn2,5MPa
Канал:	Прямая через тип	Тип:	Гибкий шаровой клапан
Температура:	Нормальная температура	Применение:	Промышленное использование, промышленное использование воды
Размер клапана:	DN15-250	Материал уплотнения:	Металлическая печать из нержавеющей стали
Рабочее давление:	Pn1,6MPa, Pn2,5MPa	Применяемая среда:	Цельсу для шахт, угольную цельсу, бумажную цельсу, воду, нефть
Место происхождения:	Ухань, Хубэй, Китай	Структура:	Гибкий шаровой клапан
Функция:	Вентиль спуска	Стандартный:	Дина
Силовое питание:	AC220V	Материал корпуса:	SUS304 SUS316 Wcb
Соединения тела:	Вафля, фланец	Оценка тела:	Pn1.0/Pn1.6MPa/Pn2.5MPa
Упаковывая детали:	Картонная/деревянная коробка

Фирменное наименование:	GRAT
Сертификации:	CE/ISO/CNAS
Количество мин заказа:	1 шт.
Время доставки:	3 рабочих дня
Условия оплаты:	LC, T/T, D/P, PayPal, Western Union
СМИ:	Вода
Материал:	Нержавеющая сталь
Форма подключения:	Фланц
Режим вождения:	Электрические
Номинальное давление:	Pn1,6MPa Pn2,5MPa
Канал:	Прямая через тип
Тип:	Гибкий шаровой клапан
Температура:	Нормальная температура
Применение:	Промышленное использование, промышленное использование воды
Размер клапана:	DN15-250
Материал уплотнения:	Металлическая печать из нержавеющей стали
Рабочее давление:	Pn1,6MPa, Pn2,5MPa
Применяемая среда:	Цельсу для шахт, угольную цельсу, бумажную цельсу, воду, нефть
Место происхождения:	Ухань, Хубэй, Китай
Структура:	Гибкий шаровой клапан
Функция:	Вентиль спуска
Стандартный:	Дина
Силовое питание:	AC220V
Материал корпуса:	SUS304 SUS316 Wcb
Соединения тела:	Вафля, фланец
Оценка тела:	Pn1.0/Pn1.6MPa/Pn2.5MPa
Упаковывая детали:	Картонная/деревянная коробка

Описание продукта

Электрический шаровой клапан управления металлическим сиденьем

Описание продукта:

Электрический шаровой клапан управления металлическим сиденьем

Описание:

Спецификация:

Размер клапана	DN15-DN250
Определение корпуса	PN1,6MPa
Соединения тела	Вафли, фланцы
Тип сиденья	Металлическая уплотнитель из нержавеющей стали,мегкая уплотнитель из ПТФЕ
Материал корпуса	SUS304 SUS316 WCB
Материал розетки	SUS304 SUS316 WCB
Время действия	30S ((0-90°)
Электрическое питание	220В переменного тока
Сигнал управления	4 ~ 20 мА 0 ~ 5 В
Выходной сигнал	4 ~ 20 мА 0 ~ 5 В
Рабочее давление	PN1,6Mpa PN2,5Mpa
Средняя температура	≤ 350oC
Температура окружающей среды	≤ 50oC
Коэффициент потока (CV)	Пожалуйста, загрузите данные на нашем сайте для справки
Применяемая среда	Масляная масса, угольная масса, бумажная масса, вода, нефть и газ
Мертвая зона	00,5%
Ошибка повторения	00,5%

Чертеж установки

Электрический шаровой клапан управления металлическим сиденьем 1

Размер корпуса DN ((mm)	А.	φd	H1	Н2	H	F
15	62	54	74	75	390	210
20	62	54	74	75	390	210
25	62	54	74	75	390	210
32	62	78	80	75	400	210
40	62	82	85	75	405	210
50	75	100	87	95	430	210
65	80	120	105	115	460	210
80	100	131	115	125	520	270
100	115	158	125	125	530	270
125	130	180	140	155	570	270
150	160	216	153	165	600	270
200	200	260	200	195	680	270
250	240	325	225	225	730	270

Максимально допустимая утечка

DN Размер корпуса ((мм)	Металлическое сиденье	Мягкое сиденье
15	1.1 мл/мин	00,12 мл/мин
20	10, 5 мл/мин	00,16 мл/мин
25	20,0 мл/мин	0.20 мл/мин
32	20,4 мл/мин	00,24 мл/мин
40	30,0 мл/мин	00,30 мл/мин
50	30,8 мл/мин	00,38 мл/мин
65	5.2 мл/мин	00,52 мл/мин
80	6.2 мл/мин	00,62 мл/мин
100	70,6 мл/мин	00,76 мл/мин
125	90,6 мл/мин	00,96 мл/мин
150	120,0 мл/мин	1.20 мл/мин
200	150,4 мл/мин	10,54 мл/мин
250	19.2 мл/мин	10,92 мл/мин

Стандарты применения электрического клапана управления

Производственные стандарты	GB/T 122387-89
Стандарты фланцев	ГБ9113-2000,GB17241.6-1998
Стандарты длины конструкции	GB12221-89
Инспекционные стандарты	GB/T 13927-92

Диаграмма соединения

Электрический шаровой клапан управления металлическим сиденьем 2

Упаковка и перевозка:
1.Упаковка: внутри с пузырьком, снаружи с картонной коробкой идеревянныеДело.
2Перевозка: морским, воздушным, железнодорожным транспортом.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
