ДН300 Пневматический клапан бабочки
, Pn16 Пневматический клапан бабочки
, Нержавеющая сталь

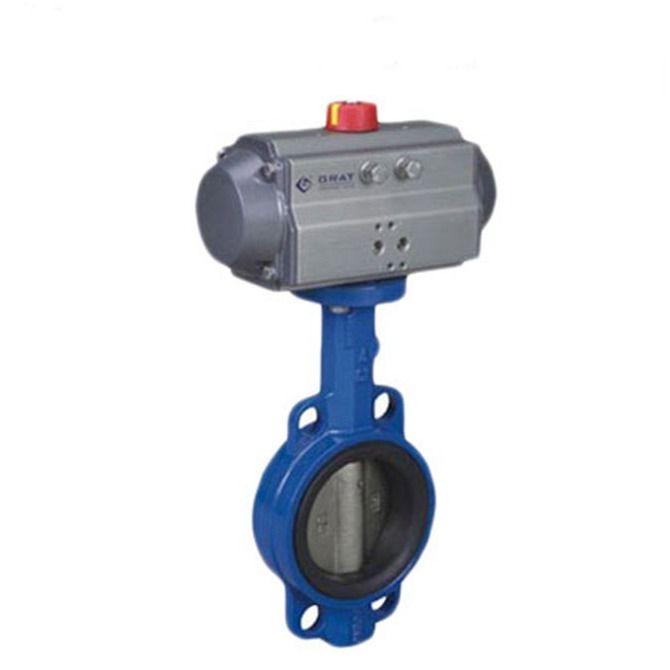

DN300 Pn16 Эпоксидное покрытие гибкая железная пластина Пневматический клапан бабочки
Описание продукта:
DN300 Pn16 Эпоксидное покрытие гибкая железная пластина Пневматический клапан бабочки/нормальная температура/Высокое давление
Описание:
С простой структурой легкого веса быстрое открытие скорость пневматический пластинки переключатель бабочка клапан состоит из
цилиндр поршневого типа и клапан бабочки типа пластинки и клапан обратного типа пружины могут поддерживать
автоматическая функция перестановки (воздух для открытия и закрытия) при отключении воздуха и питания.
Этот продукт широко применяется в промышленных трубопроводов области металлургии охраны окружающей среды
очистка воды нефтехимическая энергетика.

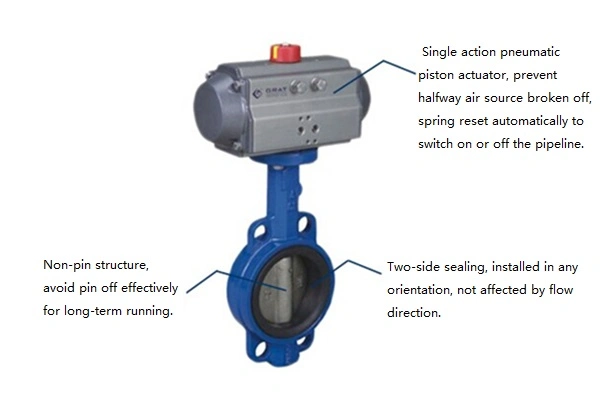

* Пневматический поршневый приводной клапан делится на два типа: пружинный и беспружинный.
требуется полностью открыть или закрыть при неисправности он оснащен типом пружины (восстанавливая напряжение
Когда требуется поддерживать положение при неисправности, он не оснащен типом пружины.
состоит из пружинного поршневого прутка передней и задней части корпуса цилиндра, выходной валы стойки головки цилиндра и
другие компоненты.
* Оснащенные переключателем ограничения пробега, соленоидным клапаном, фильтром, клапаном понижающим давление и другими принадлежностями, и
0.4-0.7mpa источник воздуха операция переключения может быть реализована.
* Сигнал переключателя системы управления промышленной автоматизацией может быть принят для точного управления клапаном
Открытие для контроля температуры потока и давления и других различных параметров процесса.
Особенности:
* Небольшой объем и легкий вес, легко демонтируемый и обслуживаемый и устанавливаемый в любом положении
* Меньшее падение давления Большая пропускная способность
* Малый рабочий крутящий момент с экономией энергии
* Линейность характеристик потока,отличная регулируемая производительность
* Простая и компактная структура
* Долгий срок службы, хорошие характеристики уплотнения
Спецификация:
| Номинальный диаметр |
DN50 ~ DN600 |
| Средняя температура. |
-30°C-180°C |
| Номинальное давление |
PN1,6-2,5MPa |
| Подходящая среда |
Жидкий газ |
| Давление подачи газа |
00,4-0,7 МПа |
| Печать привода |
Фторированный каучук |
| Материал привода |
Сплав алюминия |
| Тип соединения |
Вафли |
| Режим управления |
Переключиться на включение и выключение |
| Материал корпуса |
SUS304,SUS316,WCB,QT450-10 |
| Материал диска |
SUS304,SUS316,WCB,QT450-10V |
| Материал уплотнения клапана |
ПТФЕ, ЭПДМ и др. |
| Наполнитель |
Графит |
| Стандарт производства |
JB/T8692-199 |
| Конструкция и стандарт продукции |
GB12237-89 AP16D |
| Стандарт проверки и испытаний |
JB/T 9092 API598 |

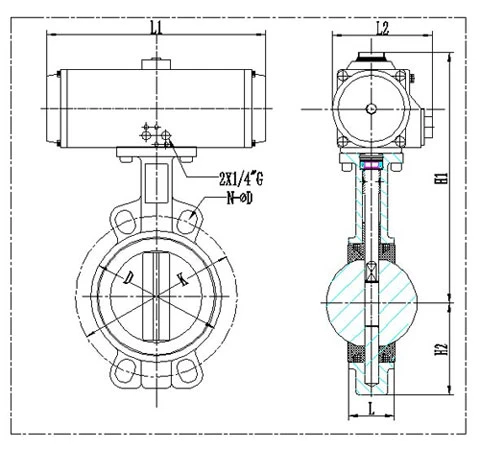

Фигура и размер соединения
| DN/мм |
Диаметр цилиндра
Φ |
D |
К |
Л |
L1 |
L2 |
Н2 |
H1 |
4*ΦD |
| 50 |
75 |
92 |
125 |
42.6 |
206 |
103 |
70 |
260 |
4-Φ18 |
| 65 |
83 |
106 |
145 |
45.6 |
262 |
109 |
76 |
243 |
4-Φ18 |
| 80 |
92 |
122 |
160 |
45.6 |
270 |
122 |
89 |
308 |
8-Φ18 |
| 100 |
105 |
150 |
180 |
51.6 |
301 |
143 |
104 |
345 |
4-Φ22 |
| 125 |
125 |
177 |
210 |
55.6 |
392 |
152 |
120 |
383 |
4-Φ22 |
| 150 |
140 |
204 |
240 |
55.6 |
460 |
174 |
132 |
427 |
4-Φ23 |
| 200 |
160 |
260 |
295 |
59.6 |
515 |
205 |
167 |
503 |
4-Φ23 |
| 250 |
190 |
314 |
355 |
67.6 |
560 |
226 |
202 |
567 |
4-Φ28 |
| 300 |
210 |
370 |
410 |
77.6 |
654 |
260 |
239 |
630 |
4-Φ28 |
| 350 |
240 |
* |
470 |
77 |
725 |
294 |
277.5 |
724 |
4-Φ28 |
| 400 |
270 |
* |
525 |
86.5 |
742 |
380 |
309 |
787 |
4-Φ30 |
| 450 |
300 |
* |
585 |
105.6 |
865 |
430 |
337 |
858 |
4-Φ30 |
| 500 |
350 |
* |
650 |
131.8 |
925 |
516 |
361 |
916 |
4-Φ33 |
| 600 |
350 |
* |
770 |
152 |
925 |
516 |
459 |
998 |
4-Φ36 |
Упаковка и перевозка:
1Упаковка: внутри с пузырьком, снаружи с картонной коробкой и деревянным чехлом.
2Перевозка: морской, воздушной, железнодорожной.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
